Neuaufbau / Restauration einer Vespa GS 160 (Augsburg GS4)

Komplette Restauration einer Vespa GS 160 Baujahr 1962.

Die GS 160 wurde über die Firma Augsburg GmbH vertrieben und zum Teil hergestellt.

Diese Vespa Modelle zeichnen sich durch besondere Anbauteile aus (im Vergleich zu den italienischen Modellen).

Der Rahmen und die Motoren wurden in Italien gefertigt.

Alexander Schuchmann Profilbild 100 x 100 mit rotem Hemd

Autor: Alex Schuchmann

Position: Oldtimerexperte

Aktualisiert: 22.07.2021

Wir zeigen dir hier, wie wir eine GS 160 restaurieren. Sie wird komplett neu aufgebaut, sodass sie in mängelfreiem Zustand ist und wieder gefahrne werden kann.

Die Restauration wurde 1996 schon von einer anderen Firma angefangen. Daher ist die Vespa bereits zerlegt und lackiert. An dieser Stelle haben wir dann 25 Jahre später übernommen.

Unsere Aufgabe besteht also in der kompletten Montage sowie der Motorrevision.

Info vorab

Jede Restauration läuft anders ab. Da es sich hierbei um Kundenfahrzeuge handelt, gibt es auch immer diverse Vorgaben, die wir einhalten müssen.

In diesem Fall war die Vorgabe, dass möglichst viele alte Teile am Rahmen wieder verbaut werden sollen. An der Lackierung sollten keine Änderungen mehr vorgenommen werden. Auch die Sitzbank sollte original bleiben. Zudem gab es eine Budgetvorgabe.

Was heißt das im Endeffekt: Diese Vespa Restauration könnte noch etwas besser gemacht werden. Man sieht an verschiedenen stellen leichte optische Mängel. Technisch ist alles perfekt.

Gerne hätten wir auch optisch alles perfektioniert, aber die zusätzlichen Kosten hätten die Budgetvorgabe überschritten.

Auch interessant: Vespa 125 GT Restauration

Piaggio Emblem Vespa 160 GS
Piaggio Emblem 60 Jahre alt

Rahmen vorbereiten

Die Restauration beginnt mit den Arbeiten am Rahmen. Die Vespa 160 GS wurde bereits lackiert – im Jahr 1996 !

Besonders gut ist die Lackierung leider nicht. Die Trittleisten wurden nicht demontiert und einfach mit lackiert. Auch an anderen Stellen sind Fehler drin.

Wirklich schlimm ist es aber nicht. Dem Besitzer gefällt es – das ist das Wichtigste.

Wir bauen daher zunächst die Trittgummis ein.

Trittleisten anbringen Vespa 160 GS
Trittleistengummis vor der Montage

Im Zuge der Arbeiten säubern wir die Vespa auch immer direkt.

Das Fahrzeug stand für knapp 25 Jahre zerlegt im Keller.

Vespa 160 GS Trittleisten anbringen
Montieren und säubern

Wir versuchen möglichst viele Teile weiter zu verwenden.

Entsprechend werden diverse Bauteile überarbeitet.

Es gibt diverse verschiedene Arten der Aufarbeitung. Strahlen, Schleifen, Polieren, Lackieren etc.



Politur Scheuerleiste Gummimatte Vespa 160 GS
Scotch Brite zum Metall aufarbeiten

Das Ergebnis kann sich schon mal sehen lassen! Der Fußbereich an der Vespa 160 GS sieht wieder sehr gut aus!

Gummimatte und Trittleiste Vespa 160 GS
Schöner Fußraum

Der Hauptständer wird direkt erneuert und eingebaut.

Neue Schrauben und eine neue Feder kommen dazu. Die Altteile waren nicht mehr zu retten.

Vespa GS 160 Hauptständer mit Feder
Hauptständer mit Feder

Auch die Durchführungsgummis werden erneuert.

Die Durchführungsgummis sind wichtig, damit Seilzüge und Benzinschlauch nicht an der Karosserie scheuern.

Vespa GS 160 Gummidurchführungen Benzinschlauch und Seilzüge
Durchführungsgummis für Rahmen

Da es sich bei der Vespa 160 GS um einen Direktansauger handelt, kommt das Ansaugrohr an die Karosserie.

Bei einem Direktansauger steuert der Kolben den Einlass. Bei Vespa ist dies ein selten verwendetes Verfahren.

Vespa 160 GS Ansaugrohr am Rahmen
Ansaugrohr am Rahmen

Das Handschuhfach wird mit neuen Gummis an den Rahmen montiert.

Tipp: Gummiband (Kederband / Kantengummi) vorher mit Isolierband festkleben. Dann rutscht es nicht weg. Dann Schrauben halb festziehen und Isolierband entfernen. So klappt es auch mit den widerspenstigen Gummibändern.

Vespa GS 160 Handschuhfach an Fahrzeug
Handschuhfach

Technisch werden bei dieser Vespa 160 GS Restauration keine Kompromisse gemacht.

Daher wir auch das komplette Fahrwerk erneuert. Hinten wird ein schlichter schwarzer Stoßdämpfer verbaut.

Stoßdämpfer neu an Vespa 160 GS
neues Federbein

Gut sichtbare Teile versuchen wir aufzuarbeiten. Das originale Rücklicht ist ein gutes Beispiel dafür.

Vespa 160 GS Rücklicht alt
Altes Vespa GS 160 Rücklicht

Nach intensiver Reinigung und Politur kann es sich wieder sehen lassen.

Vespa GS 160 Rücklicht poliert
Rücklicht aufpoliert

Eine Besonderheit bei diesem Modell (Vespa 160 GS aus Deutschland ’62) ist das hintere Gepäckfach.

Perfekt zum Verstauen kleiner Ölflaschen.

Vespa 160 GS Gepäckfach eingebaut
Hinteres Gepäckfach

Damit die Lenkung der Vespa tadellos arbeitet muss auch das Lenkkopflager erneuert werden.

Im Rahmen werden dazu die beiden Lagerschalen ausgetauscht.

Vespa GS 160 Lenkkopflagerschale unten einbauen
Untere Lenkkopflagerschale einziehen

Lenker vorbereiten

Den Lenker sollte man bei einer Vespa Restauration am besten schon auf der Werkbank vorbereiten.

Daher suchen wir alle Teile zusammen und beginnen mit der Aufarbeitung/Montage.

Vespa GS 160 Lenker Einzelteile
Einzelteile Lenker

Das alte Schaltrohr hat schon bessere Zeiten gesehen. Hier hat die Poliermaschine gut zu tun…

Schaltrohr Vespa 160 GS alt
Schaltrohr alt

…das Ergebnis sieht aber fantastisch aus. Man sieht diesem Gasrohr das Alter (knapp 60 Jahre!) nicht mehr an.

Vespa GS 160 Schaltrohr poliert mit neuem Griff
Schaltrohr aufgearbeitet

Auch der Tacho kann noch etwas Aufarbeitung vertragen.

Tacho Vespa GS 160 alt
Alter VDO Tacho

Die Teile haben eine schöne Patina!

Übrigens: Der Tacho funktioniert noch perfekt!

Vespa GS 160 Tacho poliert
VDO Tacho mit Patina

Die Aufnahmen für die Seilzüge werden bereits jetzt eingebaut, sodass am Ende „nur“ noch eingehängt werden muss.

Vespa GS 160 Lenker teilweise zusammengebaut
Lenker innen

Auch die Schalter werden weiter verwendet. Die Verkabelung wird allerdings komplett erneuert.

Passende Kabelbäume gibt es leider nicht (Wir wollen eine Elektronikzündung verbauen).

Daher fertigen wir gewisse Teile selbst an.

Kabel und Schalter Vespa 160 GS
Neue Kabel für Lichtschalter

Die Litzen sind alle angeschlossen. Später kommt noch PVC Rohr drüber (= schwarze Kabelhülle, auch Bougierohr genannt).

Kabel Lichtschalter Vespa 160 GS
Lichtschalter verkabelt

Kabelbaum und Seilzüge

Für den Rahmen können wir zum Glück auf einen BGM Kabelbaum zurückgreifen, der die notwendigen Funktionen beinhaltet.

Er muss zwar auch noch angepasst werden, ist aber zu 80% auf unser Projekt zugeschnitten.

Der Kabelbaum wird jetzt Schritt  für Schritt verlegt.

Vespa 160 GS Kabelstrang Kabelbaum Motor
Kabelstrang Motor

Es laufen verschiedene Kabeläste zu den Anschlussstellen am Fahrzeug.

Es gibt diverse Punkte, wo der Kabelbaum angeschlossen wird:

Rücklicht, Regler, Blinker, Blinkgeber, Motor, Zündspule, Schalter, Scheinwerfer, Hupe, Bremslichtschalter…

Kabelstrang Kabelbaum unter Tank Vespa 160 GS
Kabelstrang Rücklicht / Regler / Blinkgeber

Die Kabelschuhe müssen fast alle noch angepasst werden…

Also abschneiden, abisolieren und neu crimpen.

Kabel Rücklicht anpassen Vespa 160 GS
Kabelschuhe Rücklicht anpassen

Parallel werden auch die Seilzüge in den Rahmen eingezogen – selbstverständlich alle neu.

Es gibt zwar fertige Zugsätze für GS 160, jedoch passt auch hier nichts richtig. Anpassungsarbeiten sind Pflicht.

Seilzüge an Vespa 160 GS Rahmen
Seilzüge zum Motor

Die notwendigen Zuleitungen für den Lenker sind jetzt vorbereitet.

Seilzüge für Vespa 160 GS Lenker
Seilzüge zum Lenker

Blinkgeber und Regler hängen auch schon mal an ihrem Platz. Kabel werden noch korrekt verlegt.

Wie man sieht, wurde die Elektrik komplett verändert. Normalerweise wäre hier ein alter Spannungsregler und eine Batterie verbaut.

Da wir auf eine 12V Zündung umgestiegen sind, entfällt die Batterie. Der Regler ist nun modernisiert. Auch der Blinkgeber ist für 12V ausgelegt.

Blinkgeber und Regler an Vespa 160 GS
Regler & Blinkgeber

Damit das Bremslicht auch arbeitet, muss ein Bremslichtschalter angebaut werden. Die Montage ist überraschend kompliziert:

Kabel abisolieren, Dichtung aufstecken (richtigrum!), Spezialkabelschuhe anklemmen und verlöten, alles in das Gehäuse einfügen, verschrauben und einstellen…

Puh… in späteren Baujahren muss man nur noch zwei Kabelschuhe anklemmen – fertig.

Kabel Bremslichtkontakt anbringen Vespa 160 GS
Bremslichtschalter anschließen

Das System für die Hinterradbremse ist jetzt komplett montiert.

Fußbremshebel montiert an Vespa 160 GS
Fußbremshebel

Schwinge überholen und einbauen

Die Überholung der Schwinge ist bei einer Vespa äußerst aufwendig. Wir gehen jetzt nur oberflächlich darauf ein.

Der genaue Ablauf ist in diesem Artikel beschrieben.

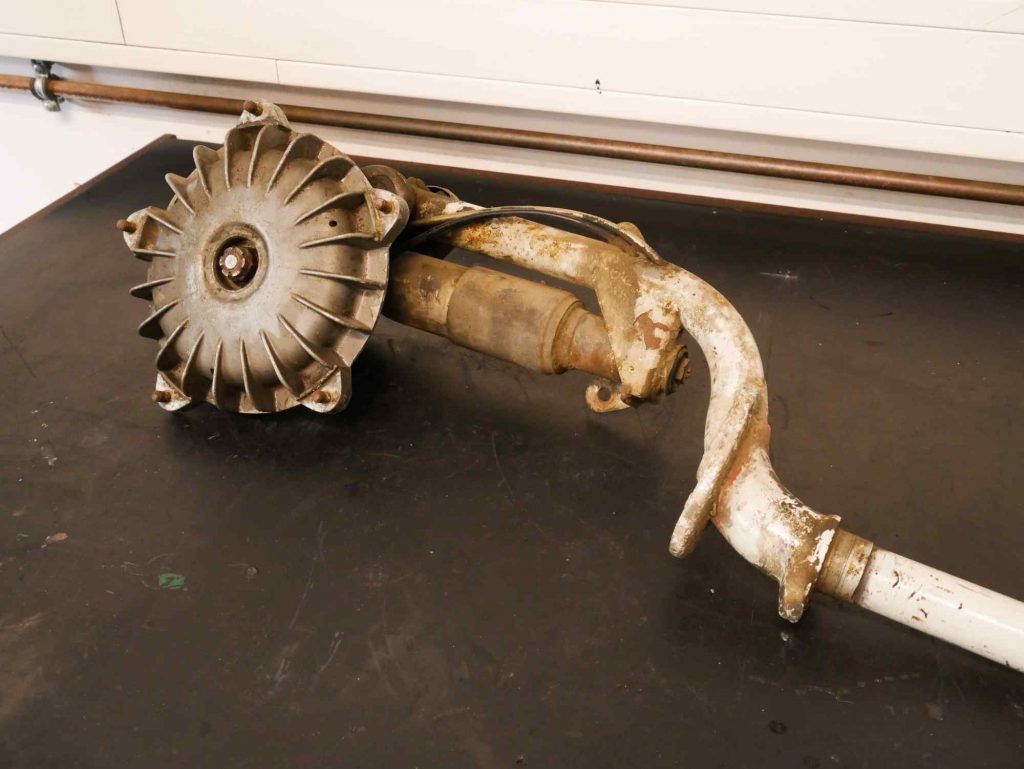

Vespa GS 4 Schwinge vor Reparatur
Schwigne alt

Die Schwinge wird zunächst in alle Einzelteile zerlegt. Diverse Bauteile werden gestrahlt und lackiert.

Schwingenkörper Schwinge Vespa GS 4
Schwignenkörper alt

Nun hat man perfekt aufgearbeitete Bauteile und diverse Neuteile.

Nadellager, Kugellager, Bremsbeläge und Dichtelemente werden grundsätzlich erneuert. Dazu ein neuer Stoßdämpfer.

Vespa GS 4 Schwingenkörper mit Glasperlen gestrahlt
Schwingenkörper aufgearbeitet

Wenn alle perfekt montiert ist, hat man ein wunderschönes und funktionales Bauteil.

Vespa GS 4 Schwinge montieren für Restauration
Schwinge restauriert

Nachdem die Zierleiste am Kotflügel angebracht ist, kann dieser aufgesteckt werden.

Kotflügel Vespa GS 4 mit Zierleiste
Kotflügel mit Zierleiste

ACHTUNG: Bei klassischen Vespas muss zuerst der Kotflügel aufgesteckt werden, anschließend die untere Lagerschale inkl. Spritzschutz.



Lenkkopflager an Lenksäule Vespa GS 4
Untere Lagerschale mit Spritzschutz

Jetzt kann der gesamte Vorderbau in den Rahmen eingehängt werden.

Das Lenkkopflager wird direkt gefettet, eingestellt und gesichert (Kontermutter).

Lenkkopflager Vespa 160 GS gesichert
Lenkkopflager eingestellt & gesichert

Motor revidieren

Der Motor wird selbstverständlich auch komplett überholt. Daran führt kein Weg vorbei.

Ein ausführlicher Bericht zur Motorrevision ist in diesem Artikel zu finden.

Vom Aufbau her ist der GS 160 Motor sehr ähnlich zu VBB oder Sprint Motoren. Der größte Unterschied ist die Direktansaugung.

Vespa 180 SS Motor offen mit Getriebe und Kurbelwelle
Motor während Revision

Grundsätzlich werden bei einer Motorrevision alle Lager, Dichtungen, Wellendichtringe, Kupplungsbeläge und Sicherungsbleche erneuert (+ weitere Kleinteile).

In diesem Fall wurde noch die Kurbelwelle erneuert und der Zylinder gehont.

Zusätzlich wurde der Primärdämpfer überholt und das Schaltkreuz getauscht.

Der Motor wurde auch optisch aufgearbeitet (Motor mit Glasperlen strahlen).

Motor halb montiert Vespa 160 GS
Motor halb montiert

Der Vergaser wurde komplett im Ultraschallbad gereinigt und neu abgedichtet.

Auf ein Tuning wurde bei diesem Klassiker verzichtet.

Fallstrom Vergaser Dellorto SI 27 23 an Vespa 160 GS Motor
Vergaser Direktansauger

Die gesamte alte Unterbrecherzündung wurde rausgeschmissen und gegen eine Pinasco Flytech Elektronikzündung ersetzt.

Damit ist auch die Zuverlässigkeit des Motors gewährleistet. Wartungsarbeiten an der Zündanlage entfallen.

Der Motor kann nun eingebaut werden! Der Motor muss anschließend noch eingefahren werden (Motoerevo Einfahranleitung)

Motor Vespa 160 GS komplett montiert
Motor nach Revision

Motor rein und alles verbinden

Nachdem der Motor im Rahmen eingehängt wurde, ist es Zeit, alles anzuschließen.

Klingt fast so, als wäre man fertig.

Weit gefehlt!

Das Zusammenschließen und Einstellen aller Baugruppen ist äußerst zeitaufwendig. Oft bekommen wir Vespas zum fertig zusammenbauen, so wie in diesem Projekt.

Wichtig ist es, hier ordentlich zu arbeiten.

Vespa GS 160 Lenker Verkabelung
Kabel am Lenker

Insbesondere im Lenker muss sauber gearbeitet werden.

Hier ist es sehr eng. Diverse Kabelstränge laufen hier zusammen, sowie die Züge. Der Tacho sitzt auch noch mit drin.

Werden hier die Kabel fehlerhaft verlegt, läuft man Gefahr, dass diese an den beweglichen Teilen aufgescheuert werden.

Verkabelung am Lenker und Zündschloss Vespa GS 160
Kabel isolieren und kürzen

Jetzt können endlich die Seelen in die Züge (Seele = innerer Draht).

Vespa GS 4 Kupplungszug Lenker
Seele Kupplungszug

Schritt für Schritt werden Bremse, Kupplung, Schaltzüge und Gaszug angeschlossen.

Vespa GS4 Kupplungshebel Lenker
Kupplungshebel eingebaut

Die Züge laufen vom Lenker bis zum Motor. Dort werden sie eingehängt.

Dort befinden sich auch die Einstellschrauben für die Zugspannung.

Vespa GS4 Seilzüge am Motor
Züge am Motor

Die Schaltzüge werden an der Schaltraste eingehängt.

Schaltzüge an Schaltraste Vespa GS4
Züge an Schaltraste

Auch die Elektrik kann nun angeschlossen werden.

Dazu befindet sich am Motor das sogenannte Kabelkästchen.

Kabelkästchen Vespa 160 GS
Kabelkästchen Motor

So langsam nimmt alles Gestallt an. Die Vespa 160 GS (auch GS4 genannt) steht jetzt auch schon auf eigenen Füßen.

Vespa GS4 Motor komplett
Motor Vespa 160 GS

Am Motor ist nun alles perfekt angeschlossen. Die Gummihülsen sind auch aufgezogen, sodass kein Spritzwasser an die Kabel kommt.

Kabelkästchen mit Gummi Vespa 160 GS
Motor fertig angeschlossen

Die alte Sitzbank und die Seitenbacken kommen jetzt noch drauf.

Die Vespa ist jetzt fertig montiert.

Nun folgt die erste Probefahrt mit Einstellung. Anschließend TÜV.

Und dann ist die Vespa endlich wieder auf der Straße – nach 25 Jahren!

Vespa GS 160 GS 4 während der Restauration
Vespa kurz vor der Vollendung

Was wir für Dich tun können

Willst du auch eine Vespa? So eine schöne Klassische? Etwas ganz besonderes?

Gute Idee! Mit einer klassischen Vespa ist man der Blickfang an jeder Eisdiele. Viele neidische Blicke begleiten einen Vespa Fahrer auf seinen Touren. Wenn du noch keine Vespa hast, solltest du dir erstmal unseren Artikel „Welche Vespa kann ich mir leisten“ durchlesen. Anschließend schaust du dir die „Vespa Preisübersicht“ an und dann die „Vespa Kaufberatung

Als Vespa Manufaktur sorgen wir dafür, dass Deine Vespa gut aussieht und gut fährt!

Wir sind auf die Restauration von Vespas spezialisiert. In unserem Betrieb führen wir täglich Motorrevisionen, Reparaturen und vor allem Restaurationen an diesen Klassikern durch.

Wir können für dich eine Vespa komplett neu aufbauen. Infos dazu findest du in diesem Artikel.

Oder du schraubst selbst ein bisschen an deiner Vespa und wir unterstützen dich – zum Beispiel mit einer Motorrevision.

Schau dir einfach mal unsere Projekte an. Es gibt viel zu sehen. Gerne kannst du uns kontaktieren um dein Projekt mit uns durchzusprechen.

Vespa GS 160 GS 4 während der Restauration
Vespa fahren = cool

Kontakt

Termin ausmachen oder unverbindlich anfragen

Galerie
